- تقوم مصفوفة السبب والنتيجة بتعيين كل مدخلات إنذار الحريق (الكاشف، ومفتاح التدفق، ونقطة الاتصال) إلى كل مخرج (أجهزة الصوت، وإيقاف AHU، وصاروخ الرفع، وتحرير الباب، ولوحة رجال الإطفاء).
- يتطلب NFPA 72 ذلك باعتباره تسلسلًا موثقًا للتشغيل؛ إن قانون مكافحة الحرائق وسلامة الحياة في دولة الإمارات العربية المتحدة يجعله بمثابة اختبارات DCD المرجعية عند التشغيل.
- لا يجب أن يطلق كل مدخل كل مخرج - فالمنطق المرحلي يفصل كاشفًا واحدًا عن الحريق المؤكد.
- تفشل مصفوفة النسخ واللصق العامة في الفحص لأن أرقام المنطقة وجدول AHU لن يتطابقان مع المبنى الحقيقي.
- قم ببنائه من الرسومات المبنية والجداول الميكانيكية وجداول الرفع، ثم شاهد كل سطر قبل زيارة DCD.
لقد شاهدنا كشكًا لتسليم المبنى على بند واحد. انطلق إنذار الحريق عند الإشارة، وأضاءت اللوحة المنطقة الصحيحة، وتومض الومضات الضوئية. وما زال مفتش الدفاع المدني يفشل في ذلك، لأن وحدة مناولة الهواء التي تخدم الردهة استمرت في العمل ودفعت الدخان مباشرة إلى طريق الهروب. نجح الكشف. الرد لم يفعل. الوثيقة التي تقرر ما إذا كانت الاستجابة تعمل هي مصفوفة السبب والنتيجة التي تقوم فرق إنذار الحريق بإنشائها وإثباتها قبل التشغيل.
إنها ليست أوراقًا في حد ذاتها.
هذا الجدول هو مخطط الأسلاك بين كل مدخلات في المبنى وكل مخرجات من المفترض أن تقودها اللوحة.
مصفوفة السبب والنتيجة لإنذار الحريق: ما الذي يتحكم فيه فعليًا

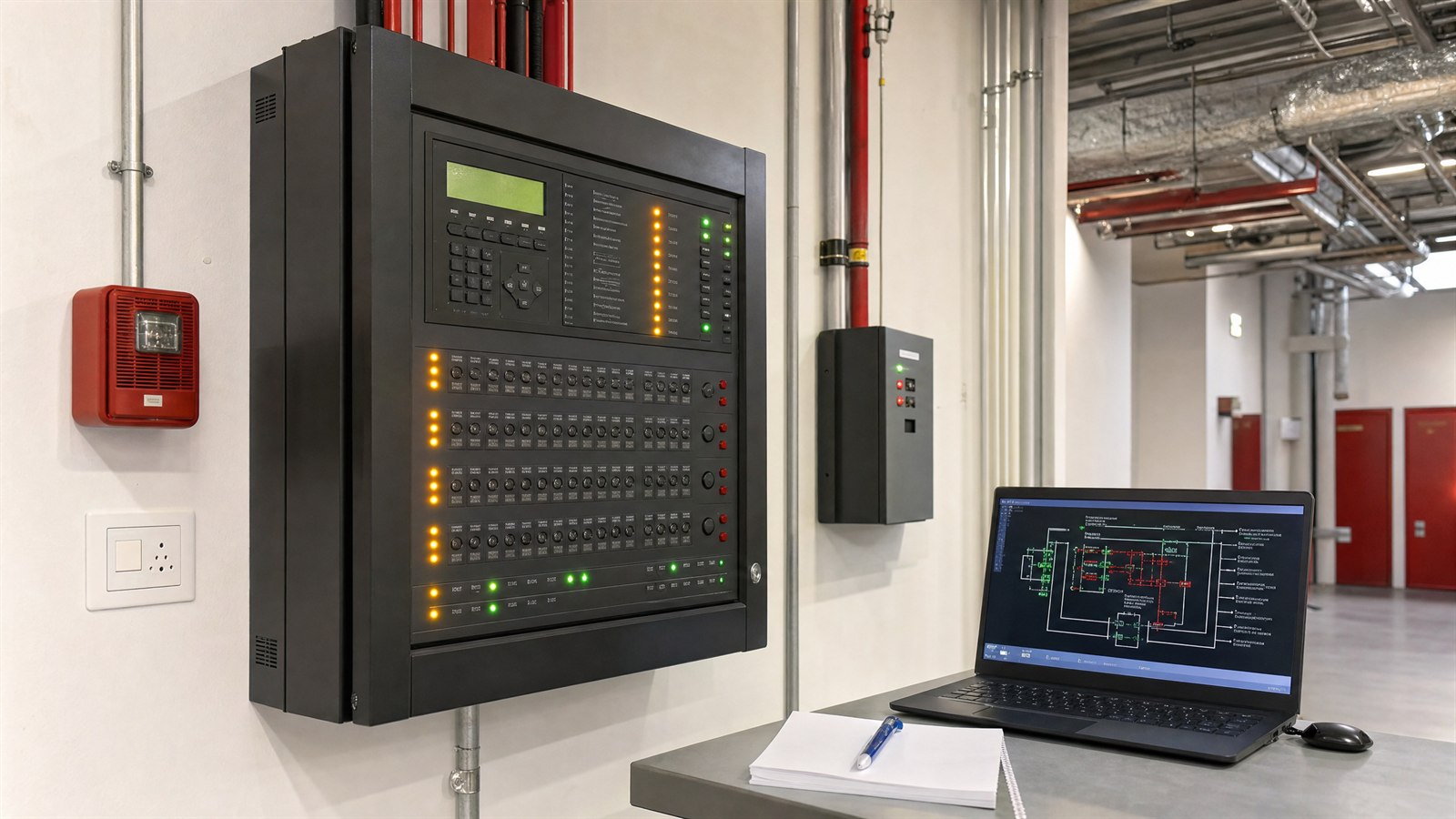

فكر في لوحة إنذار الحريق كلوحة مفاتيح ذات قواعد. يصل مدخل - كاشف دخان في المنطقة 3، ومفتاح تدفق الرشاش، ونقطة اتصال يدوية - وعلى اللجنة أن تقرر ما سيحدث بعد ذلك. أجهزة الصوت في أي طوابق؟ ما هي وحدات AHU التي تم إيقاف تشغيلها؟ هل المصاعد من المنزل إلى الأرض؟ هل يتم تحرير الأبواب المغلقة بالمغناطيس؟ ماذا يظهر على لوحة رجل الإطفاء؟
مصفوفة C&E هي الجدول الذي يجيب على كل سؤال من هذه الأسئلة لكل مدخلات. NFPA 72، رمز إنذار الحريق الوطني والإشارات، يطلق على هذا تسلسل العملية ويتطلبه كجزء من وثائق النظام؛ يتيح لك الفصل السابع تقديمه كمصفوفة إدخال/إخراج أو سرد مكتوب. ال قواعد الممارسات المتعلقة بالحرائق وسلامة الحياة في دولة الإمارات العربية المتحدة تتبنى NFPA 72 للإنذار بالحريق، لذا فإن المصفوفة في دبي هي ما يختبره المفتش، سطرًا تلو الآخر، عند التشغيل.
لا توجد مصفوفة، ولا يوجد اختبار قبول ذي معنى. ليس لدى المفتش أي شيء للتحقق من سلوك المبنى.
مصفوفة صغيرة عاملة
فيما يلي مثال صغير لأرضية مكتب منخفضة الارتفاع. الصفوف هي الأسباب (المدخلات). الأعمدة هي التأثيرات (المخرجات). الهدف من المثال هو أنه ليس كل المدخلات تفعل نفس الشيء.
| السبب (الإدخال) | ساوندرز | أهو / المشجعين | رفع صاروخ موجه | أبواب ذات قفل مغناطيسي | لوحة رجل الإطفاء |
|---|---|---|---|---|---|
| كاشف الدخان المنطقة 3 (جهاز واحد) | المنطقة 3 + الطابق العلوي والسفلي | أوقف منطقة خدمة AHU 3 | لا يوجد أي إجراء حتى الآن | منطقة الإصدار 3 أبواب | تم الإشارة إلى إنذار المنطقة 3 |
| مفتاح تدفق الرشاش، المنطقة 3 | جميع الطوابق، الإخلاء الكامل | أوقف جميع وحدات AHU | المنزل جميع المصاعد إلى الأرض | الافراج عن جميع الأبواب | إنذار التدفق + المنطقة المعروضة |
| نقطة الاتصال اليدوية | جميع الطوابق، الإخلاء الكامل | أوقف جميع وحدات AHU | المنزل جميع المصاعد إلى الأرض | الافراج عن جميع الأبواب | تم عرض موقع نقطة الاتصال |
قراءة الصف الأول ضد الثاني. يقوم كاشف دخان واحد بإطلاق إنذار مرحلي ويغلق فقط المروحة التي يمكنها نقل الدخان محليًا. يعني مفتاح تدفق الرشاش أن المياه تتدفق بالفعل، وهو حريق مؤكد، لذلك يذهب المبنى إلى الإخلاء الكامل ويشتعل كل مخرج. نفس اللوحة، منطق مختلف، لأن المخاطر مختلفة. إن الحاجة إلى وجود كاشفين في نفس المنطقة قبل الإخلاء الكامل هو تحسين شائع لنفس الفكرة، كما أنه يقلل من عمليات الإخلاء المزعجة دون إبطاء حدث حقيقي.
تقوم شركة QSERV ببناء السبب والنتيجة لإنذار الحريق الخاص بك وتشهد عليه كمقاول معتمد من DCD، لذلك فهي تجتاز اختبار الدفاع المدني في المرة الأولى.
لماذا تفشل المصفوفة العامة في الفحص؟
وهنا الموقف. إن المخطط الذي يطلق كل مخرجات على كل مدخلات ليس خيارًا افتراضيًا آمنًا، بل هو مخطط كسول، والمفتش الجيد يعرف ذلك بمجرد رؤيته.
المنطق الشامل يسبب مشكلتين. إنه يؤدي إلى إخلاء المبنى بأكمله بالكامل لوجود كاشف غبار واحد، والذي يدرب شاغليه على تجاهل الإنذار. ويقوم برفع وإسقاط كل قفل مغناطيسي للأحداث التي لا تستدعي ذلك، مما يخفي ما إذا كان التكامل قد تم اختباره بالفعل. عندما تقول كل خلية "كل شيء"، لم يثبت أحد أن وحدة مناولة الهواء التي تخدم المنطقة 3 هي في الواقع المنطقة التي تتوقف.
مفتشو الدفاع المدني يختبرون المصفوفة مقابل الواقع. قاموا بوضع جهاز إنذار في حالة إنذار وقاموا بالتجول في المبنى للتأكد من توقف وحدة مناولة الهواء الصحيحة، وتحرير الأبواب الصحيحة، وإظهار المنطقة الصحيحة على لوحة رجال الإطفاء. يفشل مخطط النسخ واللصق من مشروع آخر في اللحظة التي لا تتطابق فيها أرقام المنطقة أو جدول AHU مع هذا المبنى. من الناحية العملية، فإن مخططات السبب والنتيجة التي تمر لأول مرة هي تلك المستمدة من الرسومات الفعلية المبنية والجداول الميكانيكية وجدول الرفع، وليست قالبًا.
> إن مخطط السبب والنتيجة يكون جيدًا مثل اليوم الذي سار فيه شخص ما في المبنى واختبر كل سطر فيه.
المقايضة تستحق الصنع
تكلف المصفوفة الحبيبية أكثر عند التشغيل. المزيد من الصفوف، والمزيد من المنطق المرحلي، والمزيد من الاختبارات الفردية التي يمكن مشاهدتها، والمزيد من الوقت في الموقع. الإصدار الشامل أسرع في الكتابة وأسرع في العرض التوضيحي.
دفع التكلفة الحبيبية على أي حال. إن المبنى الذي ينظم استجابته بشكل صحيح يمنح الأشخاص التعليمات الصحيحة في اللحظة المناسبة، ويعطي خدمة الإطفاء معلومات دقيقة بمجرد وصولهم. هذا هو الغرض الكامل من مصفوفة التكامل، وهو ما يفصل النظام الذي يصدر ضوضاء فقط عن النظام الذي يدير عملية الإخلاء. بالنسبة للعقارات القابلة للعنونة، أنظمة إنذار الحريق الذكية جعل هذه التفاصيل أسهل بكثير في البرمجة وإعادة الاختبار.
الحصول على الحق قبل وصول المفتش
قم ببناء المصفوفة من المبنى الحقيقي، وليس من القالب. قم بمراجعتها مقابل الجداول الزمنية الميكانيكية وجداول الرفع. ثم أثبت ذلك: قم بتشغيل كل نوع من أنواع الإدخال وشاهد المخرجات قبل زيارة DCD، وليس أثناءها. إذا كانت اللوحة نفسها تسبب أخطاء، فقم بفرزها أولاً؛ ملاحظتنا على استكشاف أخطاء لوحة إنذار الحريق وإصلاحها يغطي تلك المشتركة.
تقوم QSERV بتكليف واختبار السبب والنتيجة لإنذار الحريق في جميع أنحاء دبي كمقاول معتمد من DCD، ولدينا خدمات مكافحة الحرائق والصيانة الكهربائية والميكانيكية حافظ على هذا المنطق الذي تم إثباته عامًا بعد عام. حصلت على تسليم القادمة؟ احصل على المصفوفة مشيًا وشاهدًا قبل أن يقوم المفتش بذلك نيابةً عنك.
