تُبقي الكابلات المقاومة للحريق في نظام إنذار الحريق الدوائر عاملة أثناء الحريق لمدة مختبرة. وهذا مهم لأن الصافرات ومكبرات الإنذار الصوتي والواجهات يجب أن تستمر في العمل أثناء إخلاء الناس. وتتبع التصاميم في الإمارات عادةً BS 5839-1 أو NFPA 72، ولكل منهما قواعد مختلفة لقدرة الدوائر على الصمود. واستخدام كابلات عادية، أو تثبيت كابلات الحريق بمشابك بلاستيكية، قد يُفشل النظام كله.
كثيرًا ما تُتخذ قرارات الكابلات بسرعة في الموقع، لكن تصحيحها لاحقًا صعب ومزعج. يشرح هذا الدليل الفرق بين الكابلات القياسية والمعززة المقاومة للحريق وفق BS 5839-1. ويغطي قدرة الدوائر على الصمود وفق NFPA 72 في التصاميم ذات الطابع الأمريكي وأهمية وسائل التثبيت الصحيحة. ويسرد أيضًا ما يجب أن يتحقق منه المالكون والمقاولون أثناء الفحص والصيانة.
ما هي الكابلات المقاومة للحريق لأنظمة إنذار الحريق؟
تُبقي الكابلات المقاومة للحريق الدوائر عاملة أثناء الحريق لمدة محددة. وتستخدم عزلًا وتركيبًا يحافظان على سلامة الدائرة حتى أثناء احتراق الكابل. وتستخدمها أنظمة إنذار الحريق لحلقات الكشف ودوائر الصافرات ومصادر التغذية والواجهات الحرجة.
يأتي تصنيف الكابل من اختبارات حريق قياسية تسخّن الكابل أثناء مرور التيار فيه. وقد تضيف الاختبارات صدمات ميكانيكية ورش ماء لمحاكاة ظروف مكافحة الحريق. ويُصنَّف الكابل الناجح لمدة محددة، مثل 30 أو 120 دقيقة.
إجابة سريعة
تُبقي الكابلات المقاومة للحريق دوائر إنذار الحريق عاملة أثناء الحريق لمدة مختبرة، مثل 30 أو 120 دقيقة. ويأتي التصنيف من اختبارات قياسية للحريق والصدمات والماء.
ما الفرق بين الكابلات القياسية والمعززة المقاومة للحريق؟
يعترف BS 5839-1 بمستويين من الكابلات المقاومة للحريق لأنظمة إنذار الحريق. ويجب أن يحقق الكابل القياسي تصنيف PH30 وفق BS EN 50200، إضافة إلى اختبار رش الماء في ملحقه E. ويجب أن يحقق الكابل المعزز تصنيف PH120 وفق BS EN 50200 وأن يجتاز أيضًا BS 8434-2.
يناسب الكابل القياسي معظم المباني العادية حيث يكون الإخلاء سريعًا ومتزامنًا. ويناسب الكابل المعزز المباني الكبيرة أو الشاهقة أو المعقدة، والأنظمة التي تدعم الإخلاء المرحلي أو فترات تشغيل طويلة. وقد أبقى BS 5839-1:2025 هذه التعريفات من الإصدارات السابقة، مع أن بند الكابلات أصبح الآن القسم 25.
إجابة سريعة
وفق BS 5839-1، يحقق الكابل القياسي المقاوم للحريق تصنيف PH30 وفق BS EN 50200، بينما يحقق الكابل المعزز PH120 وBS 8434-2. ويناسب الكابل المعزز المباني الشاهقة أو المعقدة أو ذات الإخلاء المرحلي أكثر.
كيف يتعامل NFPA 72 مع قدرة كابلات إنذار الحريق على الصمود؟
يستخدم NFPA 72 مستويات لقدرة المسارات على الصمود لتحديد مدى مقاومة الدوائر لأضرار الحريق. ويتضمن المستويان 2 و3 خيارات حماية لمدة ساعتين، بينما يسمح المستوى 4 بخيارات لمدة ساعة واحدة حيث يُسمح بذلك. وتنتشر هذه المستويات في دوائر الإخلاء الصوتي بالمباني التي تعتمد نقل الشاغلين أو الإخلاء الجزئي.
تُختبر كابلات سلامة الدوائر في الأنظمة الأمريكية وتُعتمد عادةً وفق UL 2196 لأداء لمدة ساعتين. ويجب أن يظهر مستوى الصمود المختار في التصميم المعتمد وأن يطابق الكابل المركب. ويشرح دليلنا لنظام الإخلاء الصوتي لماذا تحتاج هذه الدوائر غالبًا إلى حماية أعلى.
إجابة سريعة
يحدد NFPA 72 مستويات لقدرة المسارات على الصمود، مع خيارات لمدة ساعتين في المستويين 2 و3 وخيارات لمدة ساعة واحدة في المستوى 4. وتحتاج دوائر الإخلاء الصوتي في الأبراج غالبًا إلى هذه المستويات.

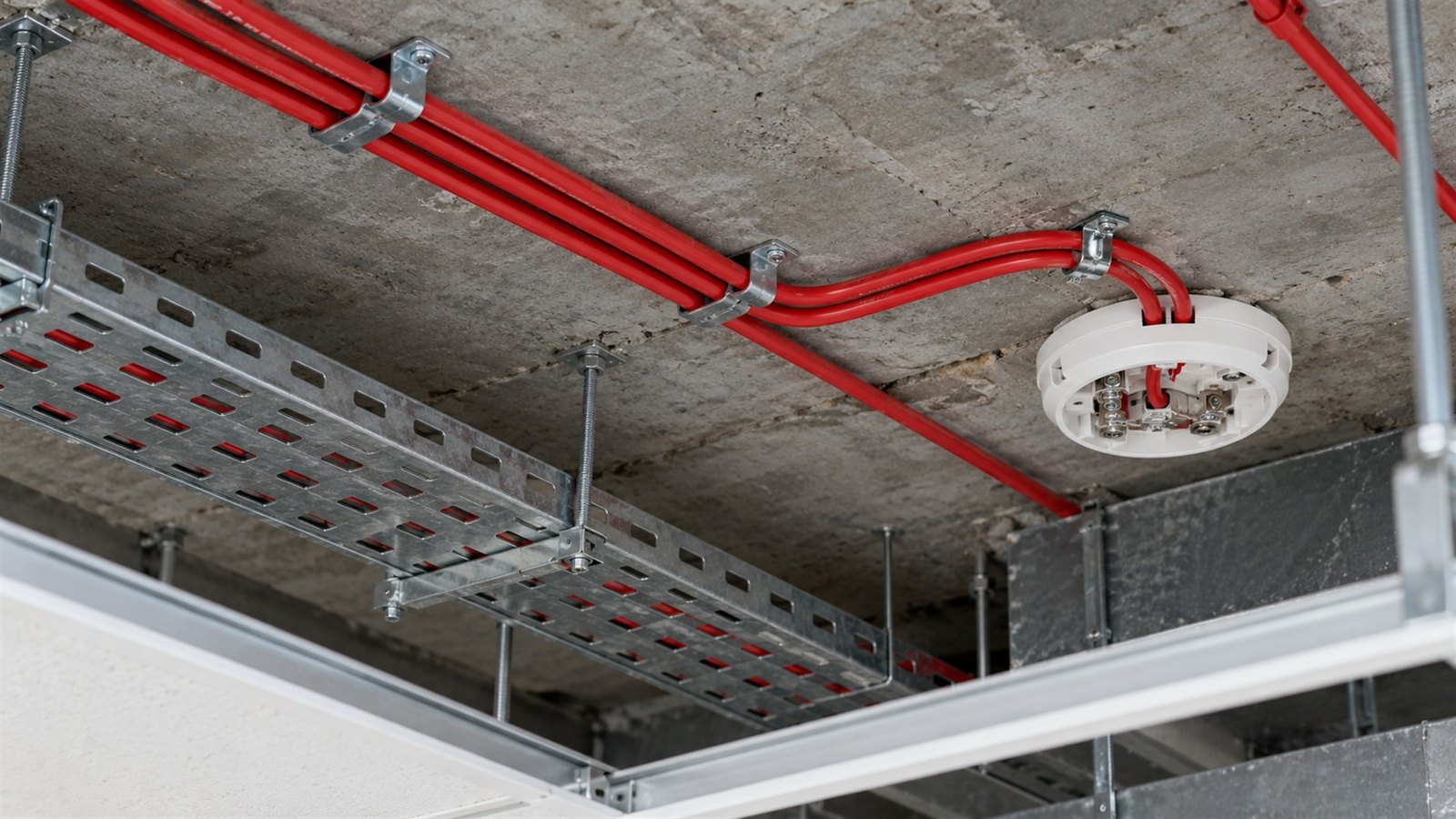

كيف يجب تثبيت الكابلات المقاومة للحريق وتركيبها؟
يجب أن تُدعم الكابلات المقاومة للحريق بوسائل تثبيت تصمد أمام الحريق بقدر صمود الكابل نفسه. وتمنع المشابك المعدنية أو الأربطة أو حوامل الكابلات انهيار الكابلات وسدها لمسارات الهروب أو قطع الدوائر. أما المشابك والأربطة البلاستيكية وحدها فقد تذوب مبكرًا، فتسقط الكابلات.
يوصي BS 5839-1 بلون موحد لكابلات إنذار الحريق، ويفضل الأحمر، مع تجنب الأسود أو الأبيض. والحد الأدنى لمقطع الموصل في توصياته 1 مم². ويجب تجنب الوصلات حيثما أمكن، ويجب أن تحافظ أي صناديق توصيل على أداء الكابل نفسه في مقاومة الحريق.
إجابة سريعة
ثبّت الكابلات المقاومة للحريق بمشابك أو أربطة أو حوامل معدنية تصمد أمام الحريق، ولا تعتمد على البلاستيك وحده أبدًا. ويفضل BS 5839-1 أيضًا الكابل الأحمر ويوصي بحد أدنى لمقطع الموصل قدره 1 مم².
ما الذي يجب أن يتحقق منه المالكون أثناء صيانة إنذار الحريق؟
يجب أن يتأكد المالكون من أن أنواع الكابلات تطابق التصميم المعتمد وشهادة التركيب. وابحث عن وسائل تثبيت بلاستيكية فقط، وأغلفة متضررة، وفتحات عبور غير مغلقة، وكابلات عادية أُضيفت في تعديلات لاحقة. فمقاولو التجهيز يمددون الدوائر أحيانًا دون استخدام الكابل المقاوم للحريق الصحيح أو وسائل التثبيت الصحيحة.
تساعد قراءات مقاومة العزل والأعطال الأرضية في إظهار ما إذا كانت الكابلات قد تضررت بمرور الوقت. ويجب أن يُسجَّل في ملف الصيانة نوع الكابل وتصنيفه وطريقة تثبيته في أي عمل جديد. وتشكل حالة الكابلات جزءًا من صيانة إنذار الحريقالدورية، لذا اطلب من مقاولك الإبلاغ عن العيوب بوضوح.
إجابة سريعة
تحقق من أن الكابل المركب يطابق التصميم المعتمد، ويستخدم وسائل تثبيت تصمد أمام الحريق، ولم يُمدد بكابل عادي. وسجّل نوع الكابل وتصنيفه وطريقة تثبيته في كل تعديل.
الأسئلة المتداولة
هل الكابلات المقاومة للحريق إلزامية لأنظمة إنذار الحريق في الإمارات؟
ماذا يعني تصنيف PH30 على الكابل؟
ماذا يعني تصنيف PH120 على الكابل؟
لماذا تكون كابلات إنذار الحريق حمراء؟
هل يمكن استخدام الأربطة البلاستيكية لكابلات إنذار الحريق؟
ما هو كابل سلامة الدائرة؟
هل الكابل منخفض الدخان الخالي من الهالوجين هو نفسه الكابل المقاوم للحريق؟
هل يشترط BS 5839-1:2025 استبدال الكابلات القائمة؟
أين يلزم الكابل المعزز المقاوم للحريق؟
كيف أعرف نوع كابل الحريق المركب؟
أهم النقاط
تُبقي الكابلات المقاومة للحريق دوائر إنذار الحريق عاملة أثناء الحريق لمدة مختبرة ومصنفة. ويعرّف BS 5839-1 الكابل القياسي بتصنيف PH30 والكابل المعزز بتصنيف PH120 مع BS 8434-2. ويستخدم NFPA 72 مستويات لقدرة المسارات على الصمود، توفر خيارات لمدة ساعتين، وفي المستوى 4 خيارات لمدة ساعة واحدة. وتحافظ وسائل التثبيت المعدنية والأغلفة الحمراء والسجلات المطابقة على امتثال التركيبات وسهولة فحصها.
تركيب كابلات إنذار الحريق بالشكل الصحيح
الكابلات المقاومة للحريق من أقل أجزاء نظام إنذار الحريق ظهورًا، لكن الدوائر تعتمد عليها كليًا. فالكابل الصحيح، المثبت والمسجل كما يجب، يُبقي الصافرات ومكبرات الصوت عاملة أثناء فرار الناس. وتظهر الأخطاء عادةً أثناء أعمال التجهيز والتعديلات، لا أثناء التركيب الأصلي. ويكشف الفحص المنتظم هذه الأخطاء قبل أن يكشفها حريق حقيقي بوقت طويل.
إذا شهد مبناك عدة أعمال تجهيز للمستأجرين، فتحقق مما إذا كانت الكابلات الجديدة تطابق التصميم المعتمد ومتطلبات التثبيت. واطلب من مقاولك تسجيل أنواع الكابلات وتصنيفاتها في كل تعديل. وتتولى كيوسيرف تركيب أنظمة إنذار الحريق وصيانتها، بما فيها الكابلات، للمباني التجارية والسكنية في جميع أنحاء الإمارات. تواصل معنا لفحص كابلات إنذار الحريق ووسائل تثبيتها في الموقع.
