يبقي نظام الرشاشات سابق التشغيل أنابيبه خالية من الماء حتى يعمل نظام الكشف، وأحيانًا رشاش أيضًا. وبحسب نوع التعشيق، يفتح الصمام بعد ذلك ويملأ الأنابيب لتتمكن الرشاشات من التفريغ. وتحمي هذه الخطوة الإضافية الغرف التي قد يسبب فيها تسرب الماء العرضي ضررًا جسيمًا. وفي الإمارات، تنتشر الأنظمة سابقة التشغيل في مراكز البيانات وغرف الخوادم والأرشيفات ومخازن التجميد.

يقع هذا التصميم بين نظام الأنابيب الرطبة والنظام الغامر، ويغيّر اختيار التعشيق طريقة عمله. يشرح هذا الدليل الأنواع الثلاثة للأنظمة سابقة التشغيل المعرّفة في NFPA 13. ثم يقارن النظام سابق التشغيل بأنظمة الأنابيب الجافة والرطبة التقليدية. ويغطي أيضًا المواضع التي تلائمها هذه الأنظمة وكيف يشترط NFPA 25 اختبارها.

ما هو نظام الرشاشات سابق التشغيل؟

يستخدم النظام سابق التشغيل رشاشات تلقائية مغلقة على أنابيب تحتوي عادةً على هواء أو نيتروجين لا ماء. ويتحكم نظام كشف في المنطقة نفسها، مثل كواشف الدخان، في صمام التشغيل المسبق. وفي تصميم التعشيق الأحادي، يفتح الكشف الصمام ويملأ الأنابيب.

وعندما تكون الأنابيب سليمة، يخرج الماء بعد ذلك فقط من الرشاشات التي عملت عناصرها الحساسة للحرارة. وتُضغط الأنابيب عادةً بهواء إشرافي، لذا يطلق أي أنبوب أو رأس متضرر إنذارًا. ويشترط NFPA 13 هذا الإشراف التلقائي عندما يضم النظام أكثر من 20 رشاشًا.

إجابة سريعة

يحتفظ النظام سابق التشغيل بالهواء أو النيتروجين في أنابيب رشاشات مغلقة حتى تتحقق شروط التعشيق فيفتح الصمام. ثم يخرج الماء عبر الرشاشات التي عملت، أو عبر أي رؤوس أو أنابيب متضررة.

ما هي الأنظمة سابقة التشغيل أحادية التعشيق ومزدوجة التعشيق وعديمة التعشيق؟

يعرّف NFPA 13 ثلاثة أنواع للأنظمة سابقة التشغيل حسب ما يجب أن يحدث قبل دخول الماء إلى أنابيب الرشاشات. يسمح النظام أحادي التعشيق بدخول الماء عندما يعمل نظام الكشف. ويسمح النظام عديم التعشيق بدخول الماء عندما يعمل الكشف أو رشاش.

أما النظام مزدوج التعشيق فلا يسمح بدخول الماء إلا عندما يعمل الكشف ورشاش معًا. وهذا يجعله الأكثر حماية من الماء العرضي، لكنه أيضًا الأبطأ في إيصال الماء. لذلك يشترط NFPA 13 زيادة مساحة تصميم الرشاشات في التصاميم مزدوجة التعشيق بنسبة 30 بالمئة، كما في الأنابيب الجافة.

إجابة سريعة

يحتاج التعشيق الأحادي إلى الكشف، ويحتاج عديم التعشيق إلى الكشف أو رشاش، ويحتاج مزدوج التعشيق إلى الحدثين معًا. وتتطلب التصاميم مزدوجة التعشيق مساحة تصميم للرشاشات أكبر بنسبة 30 بالمئة وفق NFPA 13.

كيف يختلف النظام سابق التشغيل عن الأنابيب الجافة والرطبة؟

يحتفظ نظام الأنابيب الرطبة بالماء في جميع الأوقات ويفرّغ فور فتح أي رشاش. ويحتفظ نظام الأنابيب الجافة بالهواء ويفتح صمامه عندما يطلق رشاش ذلك الهواء. أما النظام سابق التشغيل فيضيف إشارة كشف منفصلة قبل السماح بدخول الماء.

تُختار أنظمة الأنابيب الجافة أساسًا لمنع التجمد، بينما تُختار الأنظمة سابقة التشغيل أساسًا لمنع التفريغ العرضي. ويترك كلاهما الأنابيب فارغة، لذا يحتاج كلاهما إلى تصريف التكاثف المحتبس. وتشرح مقارنتنا بين صيانة الرشاشات الرطبة والجافة الفحوصات الإضافية التي تحتاجها الأنابيب الفارغة.

إجابة سريعة

تحتفظ أنظمة الأنابيب الرطبة بالماء بشكل دائم، بينما تحتفظ أنظمة الأنابيب الجافة والأنظمة سابقة التشغيل بهواء مضغوط بدلًا منه. ويختلف النظام سابق التشغيل عن الجاف بحاجته إلى إشارة كشف منفصلة قبل دخول الماء.

أين تُستخدم الأنظمة سابقة التشغيل في الإمارات؟

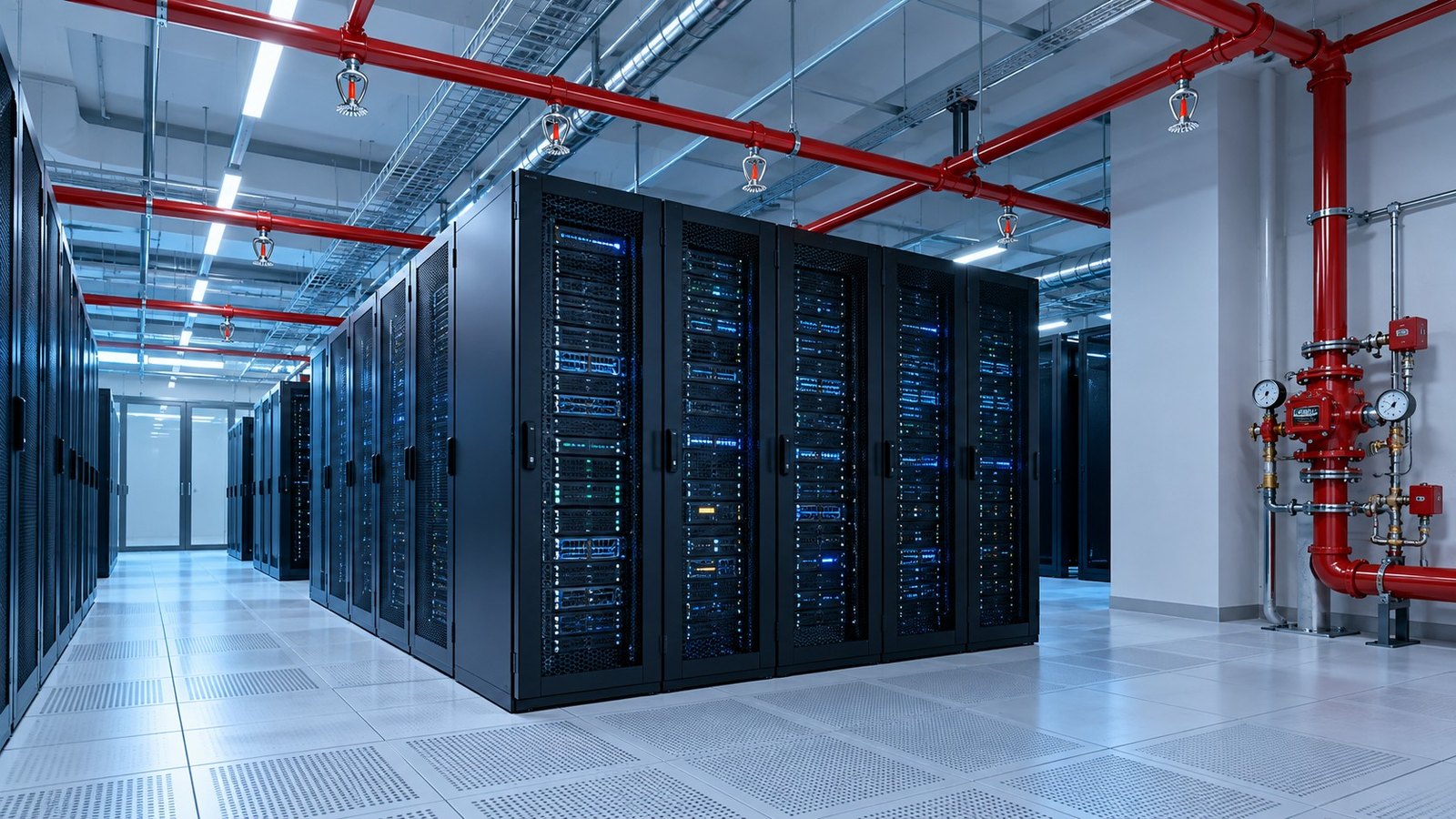

تناسب الأنظمة سابقة التشغيل المساحات التي يكون فيها وجود الماء في الأنابيب خطرًا أكبر من تأخير قصير. وفي الإمارات، يعني ذلك مراكز البيانات وغرف الخوادم وغرف الاتصالات والأرشيفات والمتاحف وبعض مخازن التجميد. وكثيرًا ما تستخدم مخازن التجميد تصاميم مزدوجة التعشيق لتقليل خطر تضرر الأنابيب بالجليد.

وكثيرًا ما يُقرن النظام سابق التشغيل بعامل الإطفاء النظيف أو بالكشف المبكر في الغرف الفنية الحرجة. ويمكن للكشف المبكر تشغيل صمام التشغيل المسبق، بينما تدعم الرشاشات عامل الإطفاء النظيف. ويشرح دليلنا لأنظمة الإخماد في مراكز البيانات كيف تتكامل هذه الطبقات عمليًا.

إجابة سريعة

تحمي الأنظمة سابقة التشغيل في الإمارات عادةً مراكز البيانات وغرف الخوادم وغرف الاتصالات والأرشيفات والمتاحف ومخازن التجميد. وفي الغرف الحرجة، تكمّل غالبًا نظام عامل الإطفاء النظيف والكشف المبكر.

كيف يُختبر نظام الرشاشات سابق التشغيل وتُجرى صيانته؟

يشترط NFPA 25 اختبار تشغيل بتدفق جزئي لصمام التشغيل المسبق كل عام. وفي كل سنة ثالثة يحين اختبار تشغيل بتدفق كامل، لكن أنظمة التجميد تحتاج إلى طرق خالية من الرطوبة. كما يلزم اختبار تسرب هواء للأنابيب كل ثلاث سنوات.

ويجب اختبار جانب الكشف وفق NFPA 72، لأن الصمام يعتمد عليه. وتحتاج نقاط التصريف المنخفضة إلى تفريغ منتظم، لأن التكاثف يتجمع في الأنابيب التي تحتوي عادةً على هواء. كما يجب فحص الضواغط أو مولدات النيتروجين ومفاتيح الإشراف وملحقات الصمام أثناء صيانة أنظمة الرشاشات الدورية.

إجابة سريعة

يشترط NFPA 25 اختبارات تشغيل جزئية سنوية، واختبارات تشغيل بتدفق كامل كل ثلاث سنوات، واختبارات تسرب هواء كل ثلاث سنوات. وتحتاج أنظمة التجميد إلى طرق خالية من الرطوبة، وتُختبر أجهزة الكشف وفق NFPA 72.

الأسئلة المتداولة

لماذا تختار نظامًا سابق التشغيل بدلًا من نظام الأنابيب الرطبة؟
يبقي النظام سابق التشغيل الماء خارج الأنابيب حتى يستجيب الكشف، مما يقلل خطر الضرر العرضي. ويناسب الغرف التي قد يضر فيها تسرب الماء بالمعدات الإلكترونية أو السجلات أو البضائع المخزنة.
هل النظام سابق التشغيل هو نفسه النظام الغامر؟
لا، يستخدم النظام الغامر فوهات مفتوحة، لذا يخرج الماء من كل فوهة بمجرد فتح الصمام. أما النظام سابق التشغيل فيستخدم رشاشات مغلقة تفتح منفردة استجابة للحرارة.
هل يحتاج النظام سابق التشغيل إلى لوحة إنذار حريق؟
تحتاج الأنظمة التي تُطلق كهربائيًا إلى لوحة إطلاق مخصصة تتحكم في أجهزة الكشف وصمام التشغيل المسبق. ويجب أن تكون هذه اللوحة معتمدة لخدمة الإطلاق، بينما تعمل أنظمة الإطلاق الهوائية أو الهيدروليكية بشكل مختلف.
ماذا يحدث إذا عمل كاشف دخان دون وجود حريق؟
في النظام أحادي التعشيق، يفتح الصمام ويملأ الأنابيب، لكن لا يفرّغ أي رشاش. ثم يجب تصريف النظام وإعادة ضبطه وإعادته إلى ضغط الهواء الإشرافي العادي.
ما الغاز المستخدم في أنابيب النظام سابق التشغيل؟
تستخدم معظم الأنظمة الهواء المضغوط، الذي يوفره ضاغط مخصص مع جهاز للمحافظة على ضغط الهواء. ويتزايد استخدام النيتروجين لأنه يقلل التآكل الداخلي والرطوبة داخل الأنابيب.
كم يستغرق وصول الماء إلى الرشاشات؟
يعتمد زمن الإيصال على حجم الأنابيب ونوع الصمام وترتيب التعشيق. والأنظمة مزدوجة التعشيق أبطأ عادةً، ولهذا يزيد NFPA 13 مساحة تصميمها.
هل يمكن تحويل نظام أنابيب رطبة إلى نظام سابق التشغيل؟
التحويل ممكن لكنه يتطلب صمام تشغيل مسبق ونظام كشف وإمداد هواء وتعديلات في التصريف وحسابًا هيدروليكيًا جديدًا. ويحتاج التصميم المعدل أيضًا إلى موافقة الدفاع المدني قبل بدء أي عمل.
لماذا تتآكل الأنظمة سابقة التشغيل؟
تتكاثف الرطوبة القادمة من الهواء المضغوط داخل الأنابيب وتتجمع في النقاط المنخفضة، مسببة تآكلًا داخليًا. ويساعد التصريف المنتظم وإمداد الهواء الجاف أو النيتروجين في الحد من هذا الضرر طوال عمر النظام.
من يعتمد الأنظمة سابقة التشغيل في دبي؟
يجب أن يعتمد الدفاع المدني بدبي تصاميم الأنظمة سابقة التشغيل وفق كود الإمارات للوقاية من الحرائق وسلامة الأرواح. ويجب أيضًا أن ينفذ التركيب والصيانة مقاولون معتمدون.
كم مرة يجب فحص النظام سابق التشغيل؟
تحتاج المقاييس والصمامات وضغط الهواء إلى فحص بصري منتظم، غالبًا أسبوعيًا أو شهريًا وفق NFPA 25. أما اختبارات التشغيل واختبارات تسرب الهواء فتُجرى على فترات أطول، سنويًا أو كل ثلاث سنوات بحسب نوع الاختبار.

أهم النقاط

يبقي النظام سابق التشغيل أنابيب الرشاشات جافة حتى تتحقق شروط التعشيق، ثم يتدفق الماء عبر الرشاشات التي عملت. ويعرّف NFPA 13 ثلاثة أنواع: أحادي التعشيق وعديم التعشيق ومزدوج التعشيق. وتحتاج التصاميم مزدوجة التعشيق إلى مساحة تصميم أكبر بنسبة 30 بالمئة، مثل أنظمة الأنابيب الجافة. ويشترط NFPA 25 اختبارات تشغيل جزئية سنوية واختبارات تشغيل كاملة واختبارات تسرب هواء كل ثلاث سنوات.

اختيار نظام سابق التشغيل

يستحق النظام سابق التشغيل تعقيده الإضافي عندما يكون الماء العرضي أشد ضررًا من تأخير قصير. فهو يحمي الغرف الحساسة دون ترك الماء فوق المعدات. ويجب أن يطابق نوع التعشيق مستوى الخطر، مع قصر التعشيق المزدوج على الغرف التي تحتاج إلى أعلى حماية من التفريغ الخاطئ. ثم يجب صيانة الكشف والصمامات والأنابيب معًا كنظام واحد.

قبل تحديد نظام، تأكد من نوع التعشيق وغاز الإشراف ونقاط التصريف وخطة الصيانة طويلة الأمد. واسأل المقاول كيف ستُجدول اختبارات التشغيل واختبارات تسرب الهواء دون تعطيل العمليات الحرجة. وتتولى كيوسيرف صيانة الأنظمة سابقة التشغيل وأنظمة الرشاشات للغرف الفنية والمستودعات في جميع أنحاء الإمارات. شاركنا تفاصيل نظامك ومخططاته لترتيب زيارة لفحص حالته.
